SISTEMI DI PESATURA INDUSTRIALE IN
STATICO E IN DINAMICO
Kit GA1404
Versatile sistema di pesatura e dosaggio in dinamico per varie tipologie di macchine confezionatrici.
Si integra al processo di confezionamento di numerose varietà di prodotti e per diversi settori industriali di packaging, tra cui principalmente quello alimentare.
E’ composto da una centralina CPU di controllo, da un pannello DISPLAY HMI per la visualizzazione e la gestione dei dati, e da una o più schede di I/O per l’integrazione con la macchina confezionatrice.
Il sistema è in grado di gestire il funzionamento di vibratori e nastri per il trasporto del prodotto, monitorare il peso corrente in base ai parametri di ricetta impostati, gestire le informazioni e comunicare con i successivi componenti della linea di confezionamento per permetterne l’imballaggio.

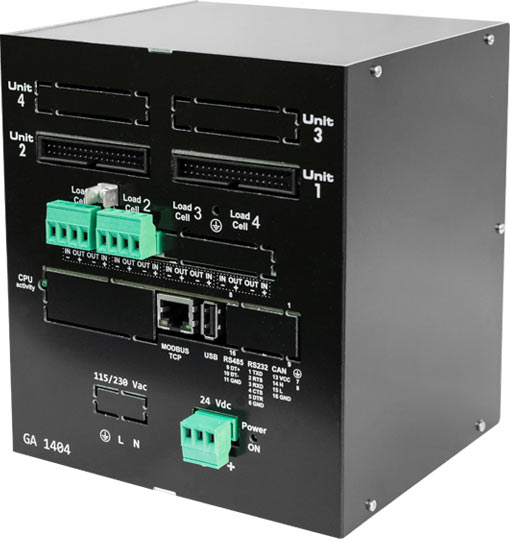

➀ Centralina CPU
La CPU è il cuore del sistema e permette di collegare fino a quattro celle di carico per gestire altrettante unità di pesatura. Le funzioni di taratura e calibrazione permettono l’utilizzo di varie tipologie di celle di carico con portate diverse, in modo da poter soddisfare tutti i requisiti di velocità, accuratezza e precisione. Ogni unità di pesatura può essere gestita in modo indipendente oppure in combinazione in base alla tipologia di prodotto da confezionare ma anche in base al tipo di confezione stessa.
E’ possibile impostare fino a 99 ricette, ognuna delle quali contiene tutti i parametri e le tempistiche necessarie al ciclo di funzionamento.
Le interfacce principali sono l’Ethernet, per la comunicazione via Modbus TCP con il pannello display, e l’USB, per l’aggiornamento firmware del sistema; sono inoltre disponibili opzionalmente una seriale RS485, una seriale RS232, un’interfaccia CAN, ed un modulo di espansione per poter comunicare anche con altri tipi di protocolli, come ad esempio il PROFINET, l’EtherCAT e l’EtherNetIP.
Il firmware di controllo e gestione è dotato di numerose funzioni e parametri per adattarsi al meglio alle varie componenti della linea; qualora dovessero rendersi necessarie ulteriori funzionalità è possibile customizzarle così da soddisfare ogni esigenza.
Caratteristiche tecniche
| Alimentazione: | 24V / 230VAC |
| Unità di pesatura: | da 1 a 4 |
| Ingressi celle di carico: | da 1 a 4 |
| Ingressi digitali isolati: | da 8 a 32 |
| Uscite digitali isolate: | da 10 a 40 |
| Uscite PWM isolate per vibratori: | da 6 a 24 |
| Uscite PWM isolate veloci: | da 2 a 8 |
| Interfaccia Ethernet: | 1 |
| Interfaccia USB: | 1 |
| Interfaccia RS485: | 1 |
| Interfaccia RS232: | 1 |
| Interfaccia CAN: | 1 |
| Modulo espansione multiprotocollo: | 1 |
| Peso articolo: | 850 gr. |
| Dimensioni articolo: | 155 x 170 x 140 mm |
Certificazioni
➁ Schede di potenza
2.1 > Scheda I/O di potenza AP0727 per sistemi di pesatura a canali vibranti
La scheda di I/O esegue i comandi relativi ad ogni singola unità di pesatura e consente di effettuare i cablaggi necessari per adattarsi alla macchina confezionatrice. Gestisce fino a 6 vibratori in 48V, fino a 5 ingressi (consenso scarico, fotocellule, ausiliari) e fino a 8 uscite statiche (spazzole, comando di apertura, comando nastri, ausiliari).
Caratteristiche tecniche
| Alimentazione uscite statiche: | 24V |
| Alimentazione vibratori: | 48V |
| Uscite vibratori: | 6 |
| Ingressi: | 5 |
| Uscite statiche: | 8 |
| Peso articolo: | 600 gr. |
| Dimensioni articolo: | 210 x 150 x h 45 mm |
2.2 > Scheda I/O con uscite statiche 2010 per sistemi di pesatura a nastri trasportatori
La scheda di I/O con uscite statiche (codice 2010) esegue i comandi relativi ad ogni singola unità di pesatura e consente di effettuare i cablaggi necessari per adattarsi alla macchina confezionatrice.
Gestisce fino a 5 ingressi digitali in 24VDC (consenso scarico, fotocellule, ausiliari) e fino a 8 uscite statiche in 24VDC (spazzole, comando di apertura, comando nastri, ausiliari).
Caratteristiche tecniche
| Alimentazione uscite statiche: | 24 VDC |
| Ingressi: | 5 |
| Uscite statiche: | 8 |
| Peso articolo: | 124 gr. |
| Dimensioni articolo: | 122 x 79 x 34 mm |
➂ PANNELLO DISPLAY HMI
Il pannello display rappresenta il cervello del sistema, permette di impostare/visualizzare tutti i parametri disponibili sulla CPU ed attivare o meno le varie funzionalità presenti.
Per quanto riguarda la parte grafica è possibile collegare diversi tipi di pannelli industriali HMI e con dimensioni che possono andare dai 4.3” ai 15” in base all’esigenza; qualora dovessero rendersi necessarie ulteriori prestazioni o richieste possiamo fornirvi alcune nostre soluzioni custom.
➃ CONTROLLO DA REMOTO
E’ possibile installare come accessorio da collegare alla centralina CPU, attraverso la seriale RS485 prevista, il prodotto EasyLink, che consente la connessione del sistema verso PC e cloud. Questo permette di monitorare e controllare il sistema di pesatura attraverso PC desktop o App su smartphone e tablet appositamente sviluppate, e permette anche di soddisfare i requisiti relativi all’Industria 4.0.
Caratteristiche tecniche
| Alimentazione | 12-24VDC |
| Interfacce di comunicazione | Ethernet, RS485, CanBus |
| Peso articolo | 180gr |
| Dimensione articolo | 145x90x40 mm |
WS2020
Strumento semplice ed intuitivo per la gestione ed il controllo della pesata, adatto nei sistemi di dosaggio e di confezionamento.
Il menù di programmazione user-friendly permette di impostare fino a 99 ricette, ognuna delle quali contiene tutti i parametri e le tempistiche necessarie al ciclo di funzionamento. E’ possibile inoltre programmare e gestire i parametri sia attraverso l’interfaccia ethernet, via Modbus TCP, che attraverso l’interfaccia seriale RS485, via Modbus RTU; è presente anche l’interfaccia USB per l’aggiornamento firmware del sistema.
Le funzioni di taratura e calibrazione permettono l’utilizzo di varie tipologie di celle di carico con portate diverse, in modo da poter soddisfare tutti i requisiti di velocità, accuratezza e precisione.
Qualora dovessero rendersi necessarie ulteriori funzionalità è possibile customizzarle così da soddisfare ogni esigenza.
Caratteristiche tecniche
| Alimentazione: | 24VDC |
| Unità di pesatura: | 1 |
| Ingressi celle di carico: | da 1 a 2 |
| Ingressi digitali isolati: | 4 |
| Uscite digitali isolate: | 5 |
| Interfaccia Ethernet: | 1 |
| Interfaccia USB: | 1 |
| Interfaccia RS485: | 1 |
| Peso articolo: | 300 gr. |
| Dimensioni articolo: | 145 x 100 x 70 mm |
|
